Product
Product

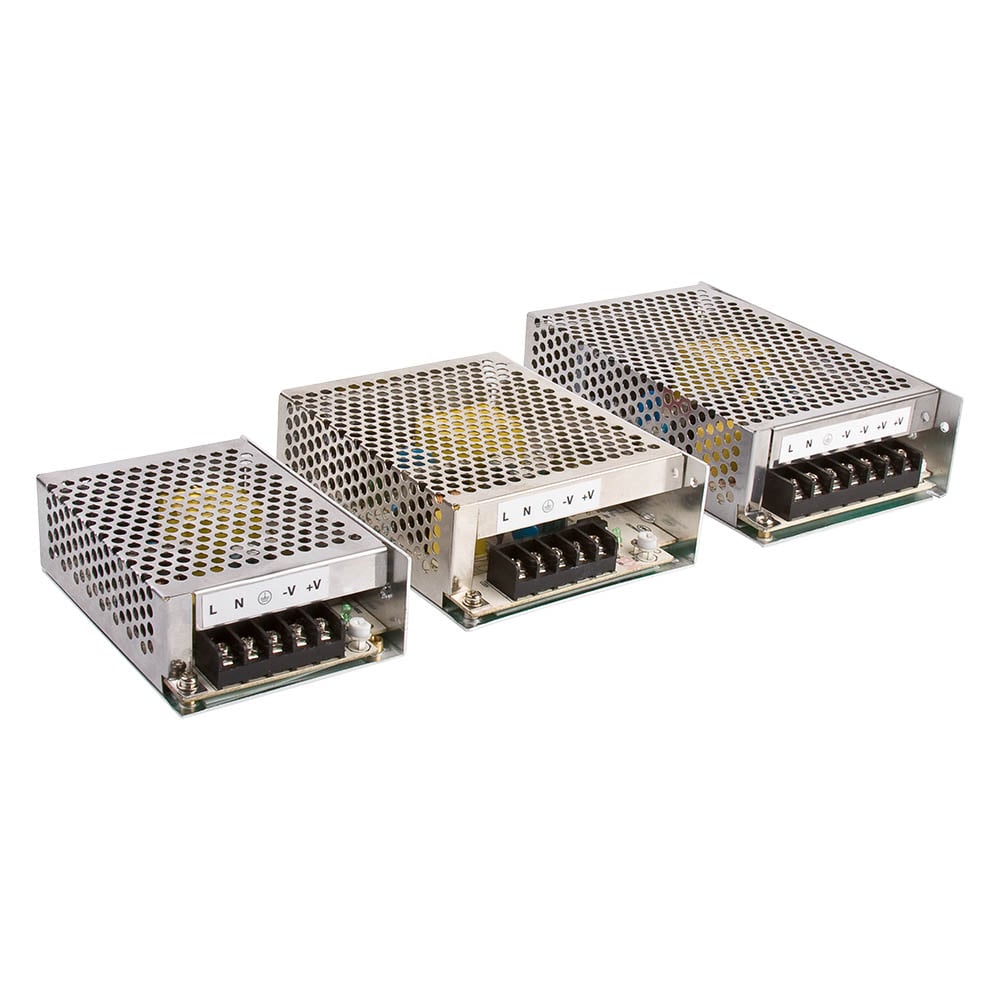

VCS
+ Click To Enlarge
Tweet
50-100 Watts
Chassis Mount Industrial Supplies
-25 °C to +70 °C Convection-cooled
Class B Conducted & Radiated Emissions
Output Voltages from 5 V to 48 V
<0.5 W No Load Input Power
Low Cost
2 Year Warranty
Models
Datasheets
Specifications
Approval Documents
3D Models
Model Name
Input
Output
Power
VCS100US05
85 to 264 Vac
5 V / 14 A
100W
Request Sample
Stock Check
VCS100US12
85 to 264 Vac
12 V / 8.33 A
100W
Request Sample
Stock Check
VCS100US15
85 to 264 Vac
15 V / 6.67 A
100W
Request Sample
Stock Check
VCS100US24
85 to 264 Vac
24 V / 4.17 A
100W
Request Sample
Stock Check
VCS100US48
85 to 264 Vac
48 V / 2.08 A
100W
Request Sample
Stock Check
VCS50US05
85 to 264 Vac
5 V / 8 A
50W
Request Sample
Stock Check
VCS50US12
85 to 264 Vac
12 V / 4.2 A
50W
Request Sample
Stock Check
VCS50US15
85 to 264 Vac
15 V / 3.3 A
50W
Request Sample
Stock Check
VCS50US24
85 to 264 Vac
24 V / 2.1 A
50W
Request Sample
Stock Check
VCS50US48
85 to 264 Vac
48 V / 1.05 A
50W
Request Sample
Stock Check
VCS70US05
85 to 264 Vac
5 V / 10 A
70W
Request Sample
Stock Check
VCS70US12
85 to 264 Vac
12 V / 5.83 A
70W
Request Sample
Stock Check
VCS70US15
85 to 264 Vac
15 V / 4.67 A
70W
Request Sample
Stock Check
VCS70US24
85 to 264 Vac
24 V / 2.92 A
70W
Request Sample
Stock Check
VCS70US48
85 to 264 Vac
48 V / 1.46 A
70W
Request Sample
Stock Check
Short Form Datasheet
Short Form Datasheet
Dimensions:
VCS: 4.35 x 3.07 x 1.38 in (110.5 x 78.0 x 35.0 mm)
Input Voltage:
85-264 VAC (127-370 VDC)
No Load Input Power:
<0.5 W
Harmonic Currents:
EN61000-3-2 class A
Efficiency:
79-88%
Operating Temp:
-20 ?C to +70 ?C, see datasheet
Isolation:
3000 VAC Input to Output
1500 VAC Input to Ground
500 VAC Output to Ground
Worldwide Safety Approvals:
IEC60950-1
European Safety Approvals:
EN60950-1
US Safety Approvals:
CSA C22.2 No.60950-1-03, UL60950-1
EMC:
EN55022 Class B conducted & radiated
TUV Certificate
TUV Certificate
UL Certificate
UL Certificate
CB Report
CB Report
Declaration of Conformity - VCS50
Declaration of Conformity - VCS50
Declaration of Conformity - VCS100
Declaration of Conformity - VCS100
Declaration of Conformity - VCS
Declaration of Conformity - VCS
Declaration of Conformity - VCS70
Declaration of Conformity - VCS70
Declaration of Conformity - VEP08-24
Declaration of Conformity - VEP08-24
3D Models
VCS50 STEP Model
VCS50 IGES Model
VCS70 STEP Model
VCS100 STEP Model
VCS100 IGES Model
