Product
Product

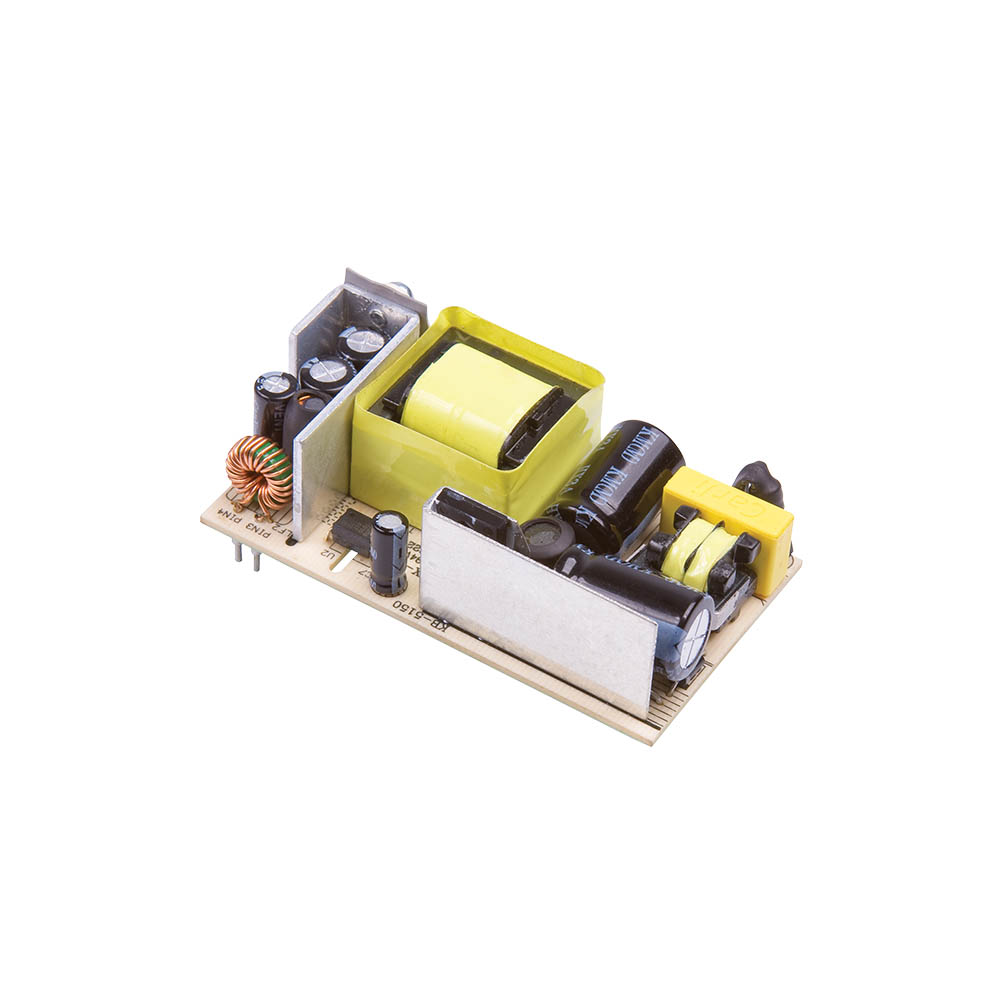

VCP24
+ Click To Enlarge
Tweet
24 Watts
Low Cost
Output Voltages from 5 to 24 V
PCB Mounting
Open Frame & Encapsulated Versions
IT & Medical Approvals
Class II Construction
No Load Input Power <0.3 W
Models
Datasheets
Specifications
Approval Documents
3D Models
Model Name
Input
Output
Power
VCP24US05
90 to 264 Vac
5 V / 2.5 A
24W
Request Sample
Stock Check
VCP24US05-E
90 to 264 Vac
5 V / 2.5 A
24W
Request Sample
Stock Check
VCP24US12
90 to 264 Vac
12 V / 2 A
24W
Request Sample
Stock Check
VCP24US12-E
90 to 264 Vac
12 V / 2 A
24W
Request Sample
Stock Check
VCP24US15
90 to 264 Vac
15 V / 1.6 A
24W
Request Sample
Stock Check
VCP24US15-E
90 to 264 Vac
15 V / 1.6 A
24W
Request Sample
Stock Check
VCP24US24
90 to 264 Vac
24 V / 1 A
24W
Request Sample
Stock Check
VCP24US24-E
90 to 264 Vac
24 V / 1 A
24W
Request Sample
Stock Check
Short Form Datasheet
Short Form Datasheet
Dimensions:
VCP24: 2.91 x 1.64 x 1.00 in (73.8 x 41.6 x 25.4 mm)
VCP24-E: 3.11 x 1.81 x 1.12 in (79.0 x 46.0 x 28.5 mm)
Input Voltage:
90-264 VAC
No Load Input Power:
<0.3 W
Harmonic Currents:
EN61000-3-2, class A
Efficiency:
73-82%
Operating Temp:
0 °C to +70 °C, derate from 100% load at 50 °C to 50% load at 70 °C
Isolation:
4000 VAC Input to Output
Worldwide Safety Approvals:
IEC60950-1, IEC60601-1
European Safety Approvals:
EN60950-1, EN60601-1
US Safety Approvals:
cUL60950-1, cUL60601-1
EMC:
EN55011/22, level B conducted & radiated
TUV Certificate
TUV Certificate
UL Certificate
UL Certificate
CB Report
CB Report
Declaration of Conformity
Declaration of Conformity
3D Models
VCP24 STEP Model
